首页传动齿轮MEKASYS系列等比伞形齿轮SMSG 齿研弯齿等比伞形齿轮

SMSG 齿研弯齿等比伞形齿轮

  • SMSG 齿研弯齿等比伞形齿轮

    KHK 小原齿轮

    精度JISB1704 2级的磨齿弯齿等比伞形齿轮。
    【特长】
    ・材质S45C，对齿面实施高频淬火，并根据孔基准进行磨齿加工的磨齿弯齿等比伞形齿轮。
    ・齿部以外可进行追加工。
    ・将业界首创的m1尺寸标准化，具有高精度、高强度，适合高速旋转的磨齿伞形齿轮。
    ※此产品以1个为单位进行贩售，不提供整组贩售，敬请多加注意。
    【用途】
    ・正交轮。
    ・最适合各种机构部、工作机械的高速旋转部等。

    #COSTDOWN#等比伞形齿轮

  • 规格

  • 数量

  • 加入询价单
    立即询价 →

  共通规格

精度等级 JIS B 1704:1978 2级
齿形 格里森
压力角 20°
螺旋角 35°
材质 S45C
热处理 齿面高周波烧入
齿面硬度 50～60HRC

←

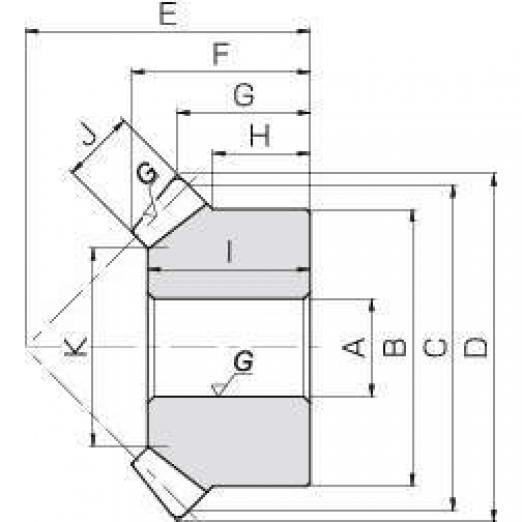

型式模数 m齿数旋向形状孔径 AH7毂轮径 B节圆 直径 C齿顶圆 直径 D装配距离 E后装配距离 G毂轮长 H孔长 I齿面宽 J配重面径 K容许力矩（N・m）-弯曲容许力矩（N・m）-面压容许力矩（kgf・m）-弯曲容许力矩（kgf・m）-面压齿隙上下限
（mm）		质量
（kg）
